▶▷ 톱날 길들이는 방법 ◁◀ |
① 톱날 길들이기(Firtst Cut) 작업 때는 평상시 하강 압력의 1/2로 하여 점차 조심스럽게 압력을 증가시키면 톱날의 수명을 최대치로 할 수 있습니다. ② 과부화 발생 시 인성이 강한 제품을 절단할 경우 톱날의 피치를 한 단계 큰 것으로 사용하고, 강도가 강한 제품을 절단할 경우 톱날의 회전 속도을 낮추어 주십시오. 1.톱날 마모상태 확인. / 2.절삭유 공급상태 확인. 3.상하 속도 조절 확인. 4.톱날 장력 조절 확인. / 5.날피치(간격) 확인. ③ 톱날의 피치 선택 톱날을 선택할 때 가장 중요한 것이 피치의 선택입니다. 피치의 선정은 피삭체의 재질/두께에 따라 다르며, 톱날의 수명과 절삭률은 크게 좌우합니다. 톱날에서 표시되는 날 수는 1인치 안에 있는 날의 수를 말합니다. ④ 피삭체 피삭체를 바이스에 정확히 고정시켜서 절단 시 돌아가거나 떨림 현상이 없게 해 주시고, 가이드를 피삭체에 가까이 고정시킬수록 더 정확한 절단이 가능합니다. ⑤ 칩 형상 칩이 동그랗게 말려 있으면 톱날의 속도나 하강 압력이 적절한 것 입니다. 칩이 파우더 같게 잘게 나오거나 색깔이 검정색이면 속도와 하강 압력을 조절하시길 바랍니다.

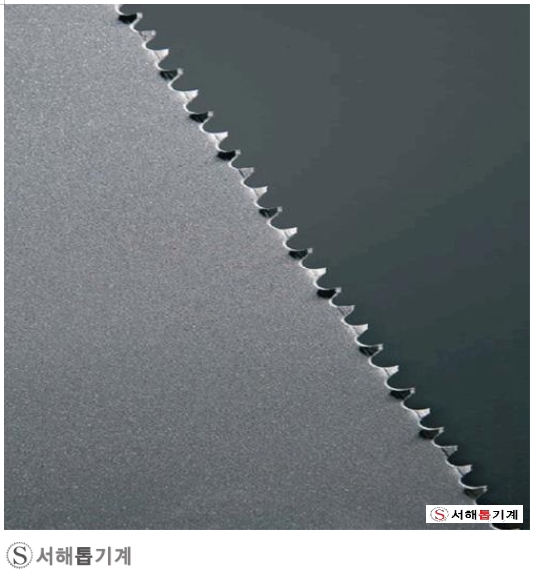

⑥ Tooth Set
⑦ Tooth Form
|

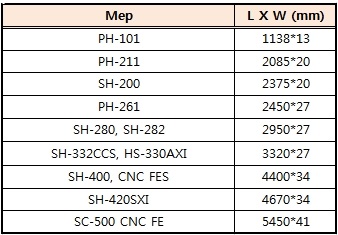

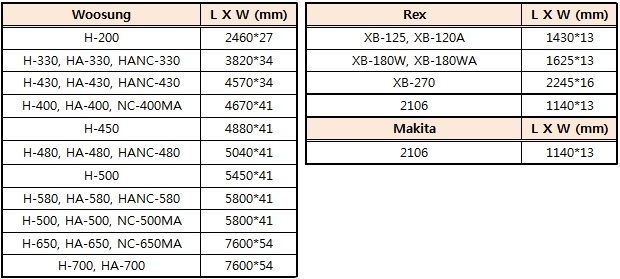

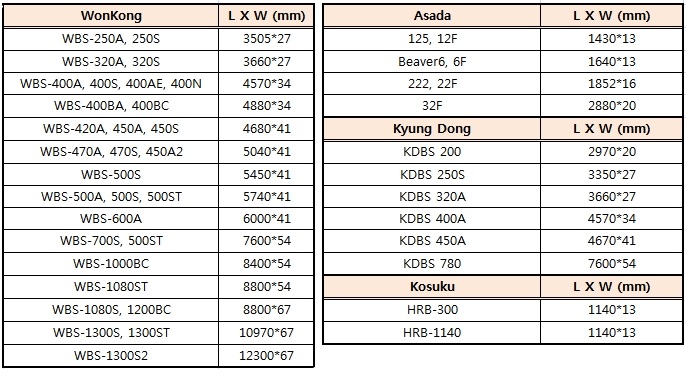

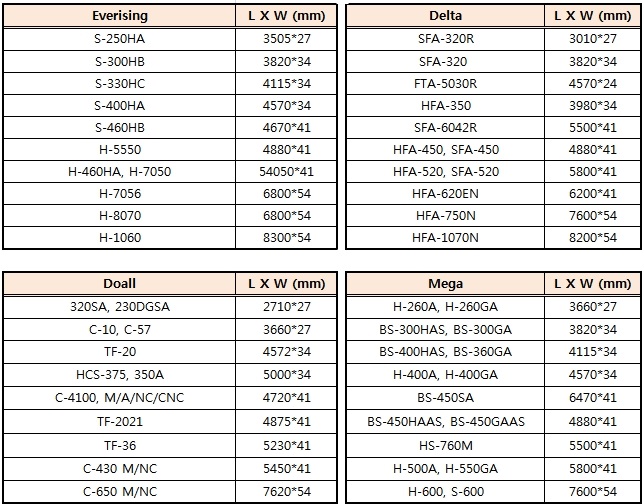

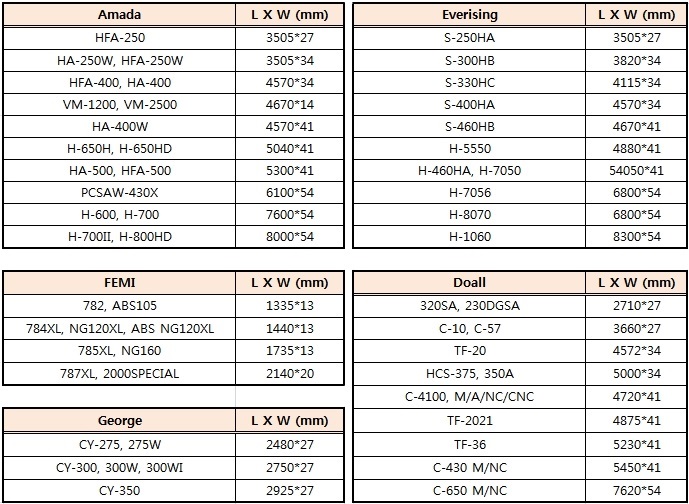

▶ 톱기계별 톱날 정보 ◀
▶ 톱날 정보 ◀
|
20 |
40 |
60 |
100 |
120 |
150 |
200 |
300 |
700 |
750 |
700 |
1000 |
2 | 22 | 22 | 18 | 18 | 14 | 14 | 14 | 10/14 | 8/12 | 6/10 | 5/8 | 5/8 |
3 | 22 | 18 | 14 | 14 | 14 | 10/14 | 10/14 | 8/12 | 8/12 | 6/10 | 5/8 | 4/6 |
4 | 18 | 10/14 | 10/14 | 8/12 | 8/12 | 6/10 | 6/10 | 5/8 | 4/6 | 4/6 | 4/6 | 4/6 |
5 | 18 | 10/14 | 10/14 | 8/12 | 6/10 | 6/10 | 6/10 | 5/8 | 4/6 | 4/6 | 4/6 | 4/6 |
6 | 14 | 8/12 | 8/12 | 8/12 | 6/10 | 5/8 | 5/8 | 5/8 | 4/6 | 4/6 | 3/4 | 3/4 |
8 |
| 6/10 | 6/10 | 6/10 | 5/8 | 5/8 | 5/8 | 4/6 | 4/6 | 3/4 | 3/4 | 3/4 |
10 |
| 6/10 | 6/10 | 5/8 | 5/8 | 4/6 | 4/6 | 4/6 | 4/6 | 3/4 | 3/4 | 3/4 |
12 |
| 5/8 | 5/8 | 5/8 | 4/6 | 4/6 | 4/6 | 4/6 | 3/4 | 3/4 | 2/3 | 2/3 |
15 |
|
| 5/8 | 4/6 | 4/6 | 4/6 | 4/6 | 4/6 | 3/4 | 2/3 | 2/3 | 2/3 |
20 |
|
| 4/6 | 4/6 | 4/6 | 3/4 | 3/4 | 3/4 | 2/3 | 2/3 | 2/3 | 2/3 |
30 |
|
| 4/6 | 4/6 | 4/6 | 3/4 | 3/4 | 3/4 | 2/3 | 2/3 | 2/3 | 2/3 |
50 |
|
|
|
|
| 3/4 | 2/3 | 2/3 | 2/3 | 1.4/2 | 1.4/2 | 1.4/2 |
75 |
|
|
|
|
|
|
|
| 2/3 | 1.4/2 | 1.4/2 | 0.75/1.25 |
100 |
|
|
|
|
|
|
|
| 2/3 | 1.4/2 | 0.75/1.25 | 0.75/1.25 |
150 |
|
|
|
|
|
|
|
|
| 0.75/1.25 | 0.75/1.25 | 0.75/1.25 |
200 |
|
|
|
|
|
|
|
|
| 0.75/1.25 | 0.75/1.25 | 0.75/1.25 |
