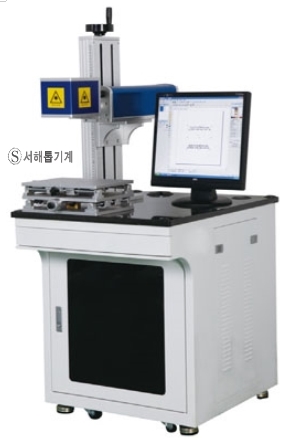

다이오드 엔드펌프마킹기 덧글 0 | 2017-01-02 00:00:00

■ 작업 원리 및 특징

"다이오드 엔드펌프 레이저마킹기'는 직접 레이저수정체(CRYSTAL) 단면으로 부터 반도체 빛을 생성하는데 광학렌즈를 통하여 레이저를 만듭니다. 비철재질인 경질 플라스틱 마킹에서 엔드펌프 레이저는 사이드펌프 레이저 보다 품질이 우수하고 가공 속도가 빠르지만 금속 재질 마킹에서는 뚜렷한 장점이 없으며 레이저 파워 출력이 다소 낮아 오히려 마킹 효과가 저하 될수 있습니다. 시스템 제어 소프트웨어는 윈도우를 기반으로 현존하는 모든 타입의 글꼴이 적용 가능하며 'Autocad', 'Illustrator', 'Coreldraw', 'Photoshop' 등 다양한 멀티 SW 및 PLT, PCX, DXF, BMP 등의 멀티 파일과 호환할 수 있습니다. 또한 레이저빔 크기를 선택할 수 있도록 해 최소폭의 마킹선을 실현할 수 있으며 해상도가 뛰어납니다. 시스템 제어 소프트웨어는 레드 지시 기능이 있어 마킹전 미리 보기가 가능하며 자동코드, 연속넘버, 배치넘버, 날짜, 바코드, 2차원 코드 마킹 기능을 지원합니다.

■ 적용재질

모든 금속 재질과 다종의 부분적 비금속 재질에 마킹이 가능 합니다. 예) 금, 은, 철, 특수강, 초경, 세라믹, ABC, PVC, PA, PE, 등

■ 응용분야

전기, 전자, 핸드폰, 의료기기, 정밀부품, 안경, 시계, 악세사리, 자동차 부품, 측정 도구, 판촉물, 표지판 등

■ 주요모델

EP-12 / EP-25

■ 기술제원

다이오드 엔드펌프 레이저마킹기 (DIODE END-PUMP LASER MARKING MACHINE)
설비모델 Parameters Model	EP-12	EP-25
레이저파장 Laser wavelength	1064㎚
레이저파워 Laser power	12W	25W
광속질량 Beam of quality ㎡	< 1
반복주파수 Repetition rate	≤ 100Khz
마킹범위 Marking area	110mm / 160mm (옵션)
최소선폭 Line width	0.01mm
최소펄스 Min laser pulse width	7㎚	10㎚
마킹속도 Marking speed	≤ 15000mm/s
최소 글자 Min character	0.12mm
반복정밀도 Re-precision	±0.002mm
온도제어 Temperature control precision	±0.1 ℃
소비전력 Power consumption	500W	600W
공급전원 Power supply	AC / 220V / 50-60HZ / 5A
