| ■ 작업 원리 및 특징 |
"다이오드 사이드펌프 레이저마킹기'는 최고 수준의 반도체 레이저 기술인 808㎚ 파장의 다이오드 레이저로 Nd:YAG(neodymium-doped yttrium aluminium garnet) 매질을 펌핑해 '명도스위치(Q-Switch)'의 작용하에 1064㎚ 레이저 출력을 형성합니다.
시스템 제어 소프트웨어는 윈도우를 기반으로 현존하는 모든 타입의 글꼴이 적용 가능하며 'Autocad', 'Illustrator', 'Coreldraw', 'Photoshop' 등 다양한 멀티 SW 및 PLT, PCX, DXF, BMP 등의 멀티 파일과 호환할 수 있습니다.
또한 레이저빔 크기를 선택할 수 있도록 해 최소폭의 마킹선을 실현할 수 있으며 해상도가 뛰어납니다.
시스템 제어 소프트웨어는 레드 지시 기능이 있어 마킹전 미리 보기가 가능하며 자동코드, 연속넘버, 배치넘버, 날짜, 바코드, 2차원 코드 마킹 기능을 지원합니다.
 |
| ■ 적용재질 |
모든 금속 재질과 다종의 부분적 비금속 재질에 마킹이 가능하다.
예) 금, 은, 철, 특수강, 초경, 세라믹, ABC, PVC, PA, PE, 등 |
| ■ 응용분야 |
| 전기, 전자, 핸드폰, 의료기기, 정밀부품, 안경, 시계, 악세사리, 자동차 부품, 측정 도구, 판촉물, 표지판 등 |

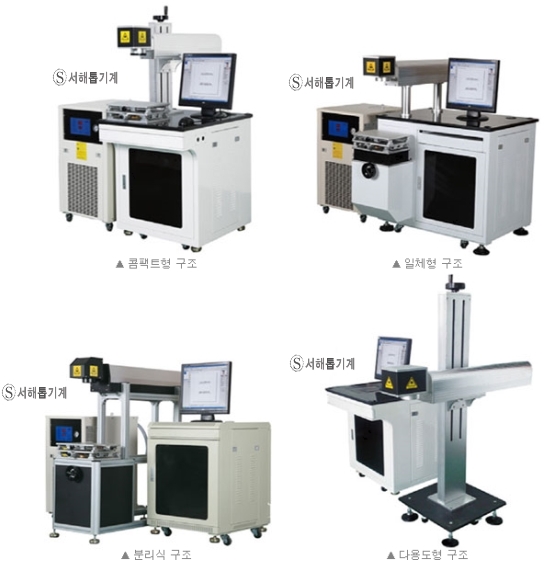

| ■ 주요모델 |
| DP-50L-A / DP-50L-B / DP-50L-C |
| ■ 기술제원 |

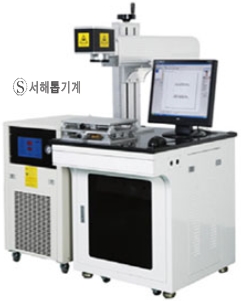

| 다이오드사이드펌프레이저마킹기 (DIODE SIDE-PUMP LASER MARKING MACHINE) |
| 설비모델 Parameters Model |
DP-50L-A DP-50L-B DP-50L-C |
DP-75L |
| 레이저파장 Laser wavelength |
1064㎚ |
| 레이저파워 Laser power |
50W |
75W |
| 광속질량 Beam of quality ㎡ |
< 4 |
| 반복주파수 Repetition rate |
200Hz-50Khz |
| 마킹범위 Marking area |
80mm / 110mm / 160mm (옵션) |
| 최소선폭 Line width |
0.015-0.1mm |
| 마킹깊이 Marking depth |
0.3mm(재질에 따라 틀림 due to material) |
| 마킹속도 Marking speed |
≤ 9000mm/s |
| 최소 글자 Min character |
0.2mm |
| 반복정밀도 Re-precision |
±0.003mm |
| 온도제어 Temperature control precision |
±0.1 ℃ |
| 소비전력 Power consumption |
< 1.5kw |
공급전원 Power supply
|
AC / 220V / 50-60HZ / 10-15A |
|

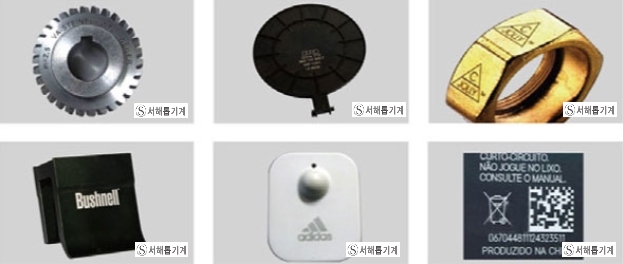

| ■ 마킹샘플 |
 |
|
