*톱날장력( TENSION) 핸들을 시계방향으로 돌려서 상부 휘일을 아래로 내립니다.

*TABLE 홈을 통하여 톱날을 상하 휘일(WHEEL)에 걸고 톱날 가이드(GUIDE)에

  삽입합니다.

*TENSION 핸들을 조작하여 장력을 적당히 준후톱날의 주행 속도 및 조절을

 실시 합니다.

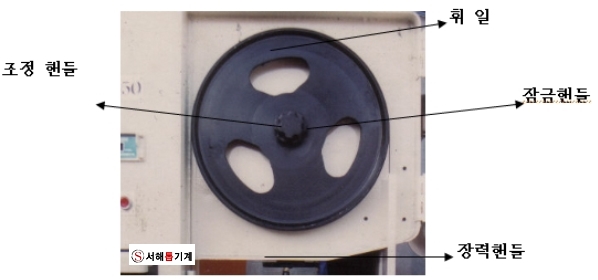

*톱날이 WHEEL의 중앙에 장착 될 수 있도록 상부 휘일의 잠금 핸들의 조정 핸들을

  좌우로 조정 하여 잠금 핸들을 조여 주십시오.

*HANDLE을 시계 방향으로 돌리면 톱날이 휘일의 뒤쪽으로 치우치며 반대로 돌리면

  앞쪽으로 치우쳐 장착 됩니다.(그림 4)

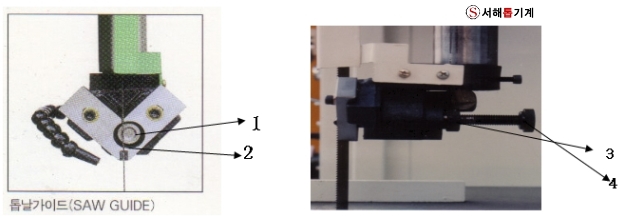

1 .톱날의 폭이 다른 규격으로 교환 할 경우 톱날부분만 가이드 밖으로 나오도록

    조정나사를 돌려 백업로 울러의 위치를 조정 하여 주십시오.

2. 백업로울러(BACK UP ROLLER)는 상하가이드에 각각 있으며 조정 후에는

   잠금 너트를 고정 시켜 주십시요.(그림 5 참조)

3. 가이드의 간격이 너무 넓으면 절단작업이 불안전 함으로 톱날이 끼이지 않은

   최소의 거리가 되도록 조정하여 주십시오(그림 6 참조)

4. 기계우축 상단의 잠금 핸들을 풀어주면 톱날 가아드는 상하로 이동 되며,

   작업시에  절단물에 최대한 가까운 위치에 고정 시켜 주십시오.

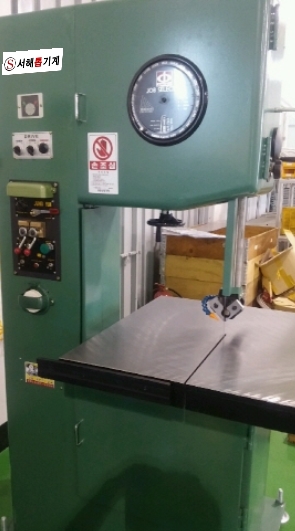

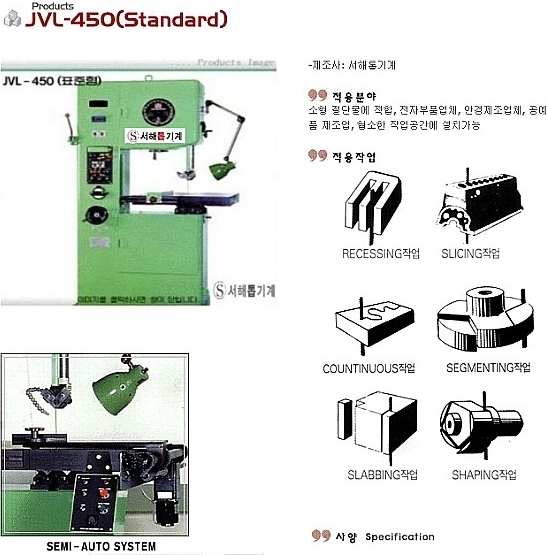

▶JV-450 콘타톱기계 작동요령

1).ain 전원 S/W “ON ”

2).인버터 작동되며 속도조절 손잡이를 돌려 원하는 속도를 설정

3). 속도계에서 표시하는 숫자는 m/Min입니다.

4). 주의사항

   속도조절시 급한 감속은 인버터의 고장의 원인이 될수 있는바 천천히 조작 하십시오.

1. 로더표시판의 숫자를 불륨을조작하여 “00.00” 조작

   Saw M/C S/W : OFF로조작 , 전원 S/W : On으로 조작

2, “1번”을 3회조작 하면 “F"코드표시, 된후 →”2번“을 계속

     클릭하면 "F21"로 표시 정지 상태에서 3번(Ent)을 누루면 현재 설정 된

     주파수 표시. 현재는 60:00으로 표시

3. 숫자판 밝은 불빛이 점멸 위치 확인 후 1번 과 4번을 조작하여 설정된 위치의

   숫자을 2번 +.5번-로 조정하여 주파수 필요한 주파수룰 설정 3번“을 더불클릭

   하면 숫자 고정 되고 한번더 클릭하면 "F21"표시

4. F21“로 표시 되면“ 4번“를 계속 클릭하여 “00:00” 표시, “1“번을 조작하여

  "I"코드로 이동 한후 2번“을 계속 클릭하면 ”I 10"으로 표시 , 3번 (Ent)을

   클릭하면 종전 설정 된 숫자가 표시 됨(60,00) .

5. 3항의 설정 주파수와 동일 하게 설정 후 ”3번(ENT)“클릭 하면 설정된 주파수(?)

   표시 됨.

   3번(Ent)를 클릭햐면 ”I 10"표시 됨

6. “4번“계속 클릭하여 ”00: 00“으로 조작 하면 완료 됨

7. 설정의 초기회는 " H93" 코드임

2.톱날의 용접순서.

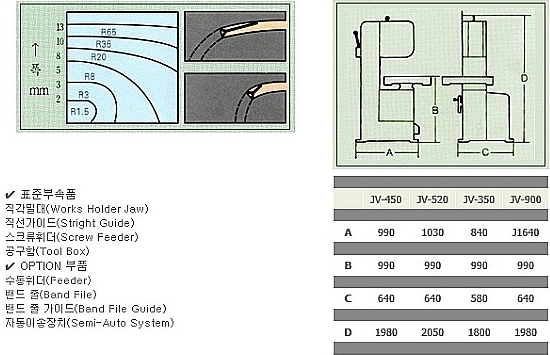

1.2page의 규격표를 참조하여 톱날을 적당한 길이로 절단 합니다.

2.그림 과 같이 톱날의 끝이 직각이 되도록 다듬어 주십시오.

3.톱날의 한쪽 끝이 두전극의 중앙에 오도록 하여 고정전극(왼쪽전극)에 물립니다.

4.톱날의 다른 끝을 그림과 같이 정열하여 가동전극에 물립니다.

5 .압력조절 S/W와 전류조정S/W를 다음의 조정하십시오.

6,용접래버를 톱날이 완전히 용해 될 때 까지 (약3초) 눌러 주십시오.

  누르고 있는동안 가동전극이 고정전극에 접근되면서 용접이 완료 되고,

 적열부위가 완전히 냉각 되었는지 확인 후에 용접레버를 놓아 주십시오.

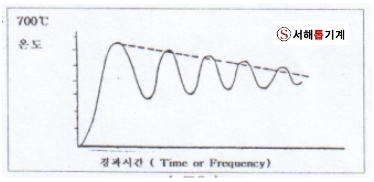

4.적열 부위의 온도 650 - 700℃(톱날의 색깔 암적색)에 도달하면 통전 시간을 점점 더

  짧게하여 서서히 온도가 내려 가도록 합니다.
5.톱날의 전극에서 풀어내어 용접부위가 스릿트 게이지 홈(Slit of Blade Gauge)에
  통과 될 수 있도록 그리인더로 다듬어 주십시오.
6.다시 한번 어니얼링 작업을 실시하되 위 3항의 온도 보다는 낮은 온도로 실시 하여 주십시오.

​

​

4. 용접기 규격

​

* 용접기 취급주의사항

​
