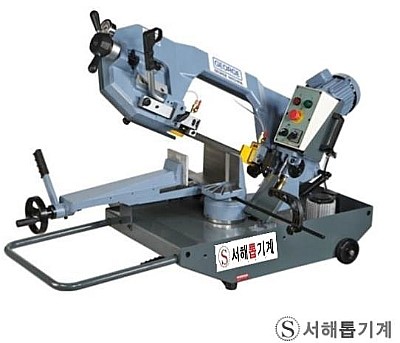

* CY-270W / 220V 단상.
* 손수레 형식.
* 회전속도 75MPM 단일속도.
<사 양>
제 품 | 사용전력 | 톱날규격 | 속 도 | 사이즈 | 무게(Kg) |
CY-270W | 1000W | 2480*27 | 75MPM | 1380*580*930 | 176 |
<절단 능력>
| 직사각 | 원형 | 정사각 |
0도 | 245*180mm | 220mm | 180mm |
45도 | 160*160mm | 160mm | 160mm |
60도 | 100*100mm | 100mm | 100mm |
<사용법>
|

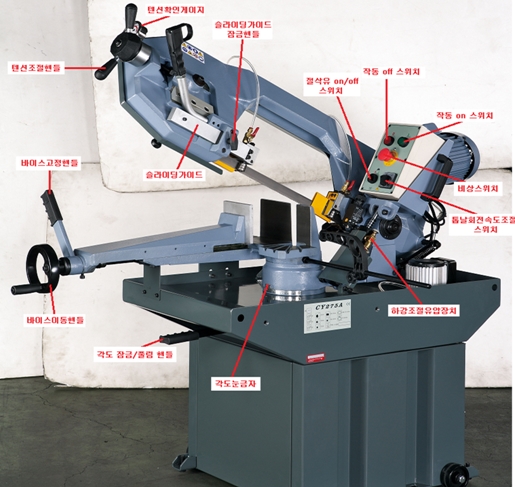

1. 텐션조절핸들을 돌려 텐션게이지가 초록색 중상부에 위치하도록 합니다. 2. 바이스이동핸들을 돌려 피삭체에 밀착시키고 바이스 고정핸들로 단단히 고정시킵니다. 3. 각도 잠금/ 풀림 핸들을 사용 원하는 각도에 맞게 각도 눈금자를 맞추고 핸들을 잠금합니다. 4. 슬라이딩가이드 잠금핸들을 풀고 슬라이딩가이드를 피삭체에 가까우면서도 절단에 방해가 안되는 부분까지 밀착시킨 후 잠금핸들을 풀록 돌려 고정시킵니다. 5. 위 1~4까지가 완료되었으면 작동 ON 스위치를 눌러 작업을 시작합니다. 6. 하강조절유압장치 레버를 풀고 조절밸브를 사용 적당한 하강압력을 만들어 줍니다. (과도한 압력이 가해지면 톱날/기계수명에 치명직이므로 저압에서 고압으로 조금씩 조절하면서 적당한 압력을 맞추십시오.) 7. 절단이 완료되면 기계는 자동으로 OFF 됩니다. 단, 270W 모델은 톱날 회전 속도가 한가지 입니다. |
<컷팅 방법>

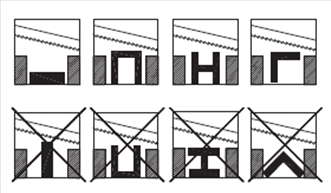

| * 작업대에 피삭체를 그림과 같이 올바르게 고정해야 안전하고 효율적인 작업이 가능합니다. |
<세팅 방법>

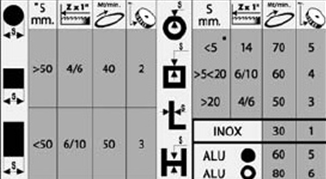

| * 피삭체의 맞는 톱날 T.P. I와 이에 따른 기계의 세팅이 최적화 되어야 톱날의 수명이 길어지고 피삭체의 절단면도 좋아집니다. |
▶ 톱날 길들이기 (Firtst Cut)
작업때는 평시하강 압력의 1/2로 하여 점차 조심스럽게 압력을 증가시키면서 톱날의 수명을 최대치로
할 수 있습니다.
▶ 과부화 발생시
인성이 강한 제품을 절단할 경우 톱날의 피치를 한 단계 큰 것으로 사용하고 강도가 강한 제품을 절단할
경우 톱날의 회전속도를 낮추어 주십시오.
▶ 톱날의 피치선택
톱날을 선택할 때 가장 중요한 것이 피치 선택입니다. 피치의 선정은 피삭체의 재질, 두께에 따라 다르며
톱날의 수명과 절삭률을 크게 좌우합니다. 톱날에서 표시되는 날수는 1인치 안에 있는 날의 수를 말합니다.
- 단일피치형
피치가 일정한 날형
- 혼합피치형
각각 다른 피치의 날형이 일정한 형태로 형성되어 있다. 고속중절삭과 절삭 길이의 변화가 큰 형철의 절삭
이라도 진동에 의한 소음이 적고 수명이 오래감.
▶ 과부화 발생시
다음 사항을 주기적으로 체크해 주시길 바랍니다.
1) 톱날 마모상태 확인.
2) 절삭유공급상태 확인.
3) 상하 속도조절 확인.
4) 톱날 장력조절 확인.
5) 날피치(간격) 확인.
▶ 피삭체

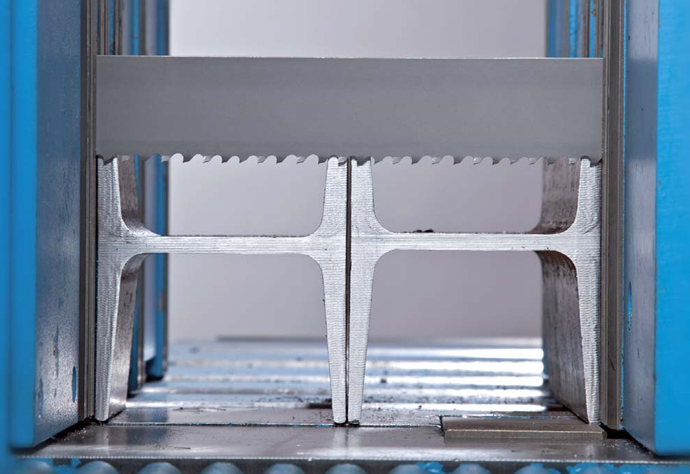

피삭체를 바이스에 정확히 고정시켜서 절단 시 돌아가거나 떨림 현상이 없게 해 주시고, 가이드를 피삭체에
가까이 고정시킬수록 더 정확한 절단이 가능합니다.
▶칩 현상
칩이 동그랗게 말려 있으면 톱날의 속도나 하강압력이 적절한 것 입니다.
칩이 파우더 같게 잘게 나오거나 색깔이 검정색이면 속도와 하강압력을 조절하시길 바랍니다.

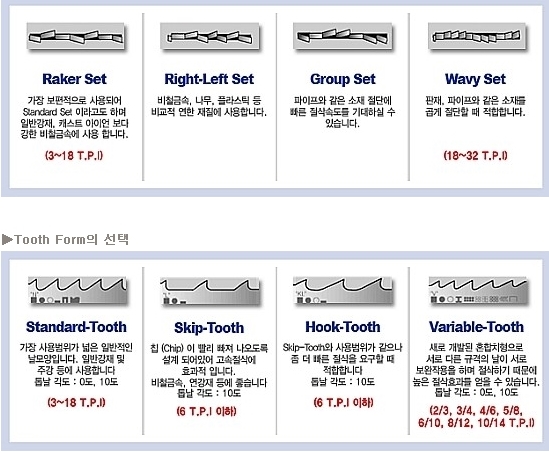

▶Tooth Set의 선택
톱날과 피삭체 사이로 칩배출이 용이하고 마찰 저항을 적게 합니다.
