제품명

출 력

톱날 사이즈

속 도

사이즈

무 게

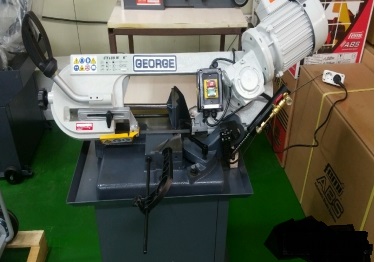

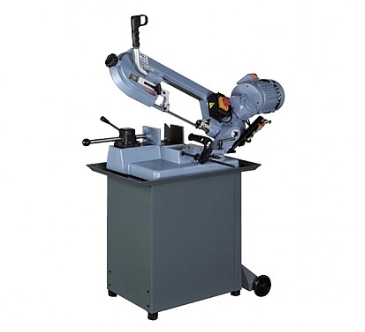

CY-135

500W

1735*13*0.9

65Mpm

1100*390*590

75Kg

 컷 팅 방 법

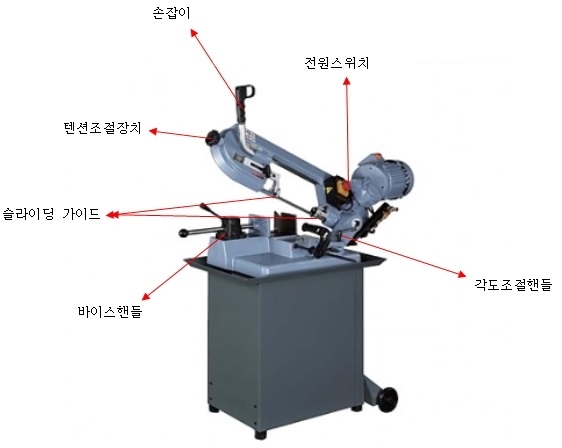

세 팅 방 법

작업대에 피삭체를 위의 그림과 같이

올바르게 고정을 해야

안전하고 효율적인 작업이 가능합니다.

피삭체에 맞는 톱날 피치와 이에 따른 기계의

세팅이 최적화 되어야 톱날의 수명이 길어지고

피삭체의 절단면도 좋아집니다.

   ▶▷  톱날 길들이는 방법   ◁◀

 ① 톱날 길들이기(Firtst Cut)

  작업 때는 평상시 하강 압력의 1/2로 하여 점차 조심스럽게 압력을 증가시키면 톱날의 수명을 최대치로

할 수 있습니다.

 ② 과부화 발생 시

  인성이 강한 제품을 절단할 경우 톱날의 피치를 한 단계 큰 것으로 사용하고, 강도가 강한 제품을 절단할 경우

톱날의 회전 속도을 낮추어 주십시오.

1.톱날 마모상태 확인. /  2.절삭유 공급상태 확인. 3.상하 속도 조절 확인.

4.톱날 장력 조절 확인. / 5.날피치(간격) 확인.

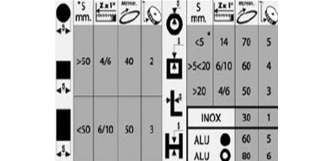

 ③ 톱날의 피치 선택

  톱날을 선택할 때 가장 중요한 것이 피치의 선택입니다.

  피치의 선정은 피삭체의 재질/두께에 따라 다르며, 톱날의 수명과 절삭률은 크게 좌우합니다.

  톱날에서 표시되는 날 수는 1인치 안에 있는 날의 수를 말합니다.

 ④ 피삭체

  피삭체를 바이스에 정확히 고정시켜서 절단 시 돌아가거나 떨림 현상이 없게 해 주시고, 가이드를 피삭체에

 가까이 고정시킬수록 더 정확한 절단이 가능합니다.

 ⑤ 칩 형상

  칩이 동그랗게 말려 있으면 톱날의 속도나 하강 압력이 적절한 것 입니다.

  칩이 파우더 같게 잘게 나오거나 색깔이 검정색이면 속도와 하강 압력을 조절하시길 바랍니다.

 ⑥ Tooth Set

 ⑦ Tooth Form
