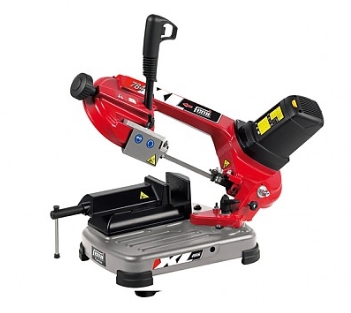

▶ 제품명 : FEMI784 수동밴드쏘 ◀
▶ FEMI784 수동밴드쏘 동영상 ◀
▶ 건식 작업으로 클린 작업 환경을 실현합니다. ◀
▶ 0도 ~ 45도 절단 작업이 가능합니다. ◀
▶ 디지털 속도 조절기로 일정한 톱날 회전 속도 유지가 가능합니다. ◀
▶ 17Kg 가벼운 무게와 헤드 고정 장치로 휴대가 용이합니다. ◀
▶ 클런치 톱날 텐션 디바이스로 톱날 수명을 연장하였습니다. ◀
▶ 원산지 : Itaiy ◀
▶ 수입원 : 서해톱기계 ◀
▶ FEMI784 제품제원 ◀
제품명 | 출 력 | 톱날사이즈 | 권장 T.P.I | 속 도 | 사이즈 | 무 게 |
785 | 1200W | 1440*13*0.65 | 14 | 30/80 | 900*400*520 | 17Kg |
▶ FEMI784 절단능력 ◀
각 도 | 원 형 | 사 각 | 직사각 |
0도 | 120mm | 119mm | 120mm*115mm |
45도 | 85mm | 80mm | 85mm*70mm |
▶ 밴드쏘기계 실물 사진들 ◀

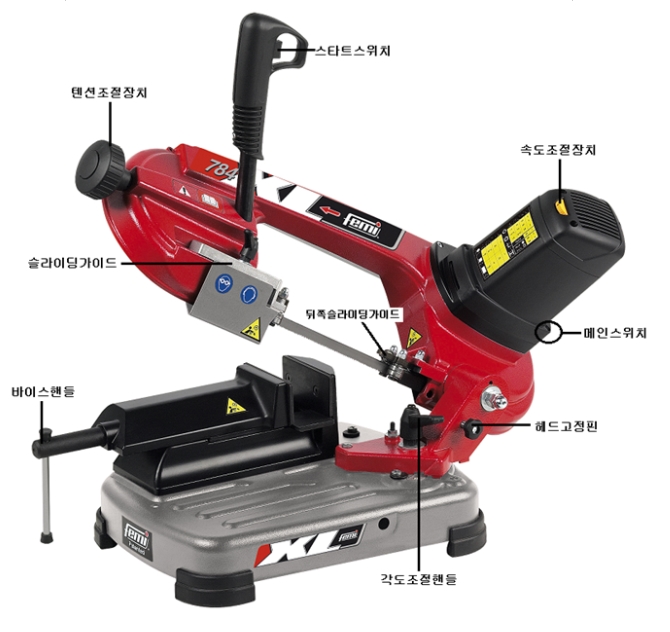

▶ FEMI785 사용법 ◀
① 메인 스위치를 On 시킨다(불이 켜짐).
② 텐션조절장치를 드르륵 소리가 날때까지 시계방향으로 돌려 톱날을 당겨준다.
③ 피삭체의 크기에 따라 두개의 슬라이딩가이드 간격을 조절하고 레버를 이용하여 고정시킨다.
(두개의 슬라이딩가이드 간격이 좁을수록 직가이 잘 나온다.)
④ 45도 각도 절단시에는 뒤쪽 슬라이딩가이드 2번을 밀어 넣고 다시 직각 절단시에는 빼서 작업을 한다.
⑤ 피삭체를 바이스에 올리고 바이스 손잡이를 이용하여 피삭체를 단단히 고정시킨다.
(작업시 바이스에 고정되어 있는 피삭체가 흔들리지 않게 주의~!.)
⑥ 피삭체의 재질 및 두께에 따라 속도조절장치를 이용해 기계의 속도를 조절해가며 작업한다.
(난삭제 작업시 1 ~3단으로 작업 / 일반 작업시 3~ 4단 작업.)
(난삭제 작업시 저속작업 / 일반 작업 시 고속작업.)
▶ 컷팅 방법 및 세팅 방법 ◀
컷 팅 방 법 | 세 팅 방 법 |
|
|
작업대에 피삭체를 위의 그림과 같이 올바르게 고정을 해야 안전하고 효율적인 작업이 가능합니다. | 피삭체에 맞는 톱날 피치와 이에 따른 기계의 세팅이 최적화 되어야 톱날의 수명이 길어지고 피삭체의 절단면도 좋아집니다. |
▶▷ 톱날 길들이는 방법 ◁◀ |
① 톱날 길들이기(Firtst Cut) 작업 때는 평상시 하강 압력의 1/2로 하여 점차 조심스럽게 압력을 증가시키면 톱날의 수명을 최대치로 할 수 있습니다. ② 과부화 발생 시 인성이 강한 제품을 절단할 경우 톱날의 피치를 한 단계 큰 것으로 사용하고, 강도가 강한 제품을 절단할 경우 톱날의 회전 속도을 낮추어 주십시오. 1.톱날 마모상태 확인. / 2.절삭유 공급상태 확인. 3.상하 속도 조절 확인. 4.톱날 장력 조절 확인. / 5.날피치(간격) 확인. ③ 톱날의 피치 선택 톱날을 선택할 때 가장 중요한 것이 피치의 선택입니다. 피치의 선정은 피삭체의 재질/두께에 따라 다르며, 톱날의 수명과 절삭률은 크게 좌우합니다. 톱날에서 표시되는 날 수는 1인치 안에 있는 날의 수를 말합니다. ④ 피삭체 피삭체를 바이스에 정확히 고정시켜서 절단 시 돌아가거나 떨림 현상이 없게 해 주시고, 가이드를 피삭체에 가까이 고정시킬수록 더 정확한 절단이 가능합니다. ⑤ 칩 형상 칩이 동그랗게 말려 있으면 톱날의 속도나 하강 압력이 적절한 것 입니다. 칩이 파우더 같게 잘게 나오거나 색깔이 검정색이면 속도와 하강 압력을 조절하시길 바랍니다.
⑥ Tooth Set
⑦ Tooth Form
|
