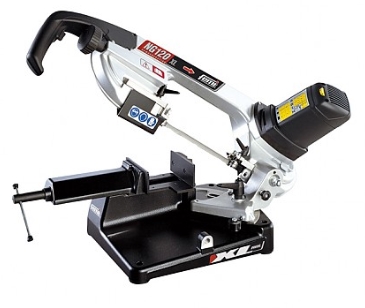

▶ 제품명 : FEMING120XL 수동밴드쏘 ◀
▶ FEMING120XL 수동밴드쏘 동영상 ◀
▶ 더 커진 절단능력 (파이프 최대 120mm). ◀
▶ 톱날 역방향 회전방식으로 인하여 기존 톱기계 비해서 60% 절단 속도가 빠릅니다. ◀
▶ 윤활유나 절삭유 없이 절삭이 가능합니다. ◀
▶ 강력한 모터와 일정한 속도를 유지시켜주는 조절 장치. ◀
▶ 클러치 톱날 텐션 디바이스로 톱날 수명 연장이 가능합니다. ◀
▶ 원산지 : Itaiy ◀
▶ 수입원 : 서해톱기계 ◀
▶ FEMING120XL 제품제원 ◀
제품명 | 출 력 | 톱날사이즈 | 권장 T.P.I | 속 도 | 사이즈 | 무 게 |
NG120 | 1300W | 1440*13*0.65 | 14 | 35/80 | 900*400*520 | 18Kg |
▶ FEMING120XL 절단능력 ◀
각 도 | 원 형 | 사 각 | 직사각 |
0도 | 120mm | 112mm | 120mm*102mm |
45도 | 80mm | 78mm | 160mm*140mm |
90도 | 50mm | 48mm | 50mm43mm |
▶ 밴드쏘기계 실물 사진들 ◀

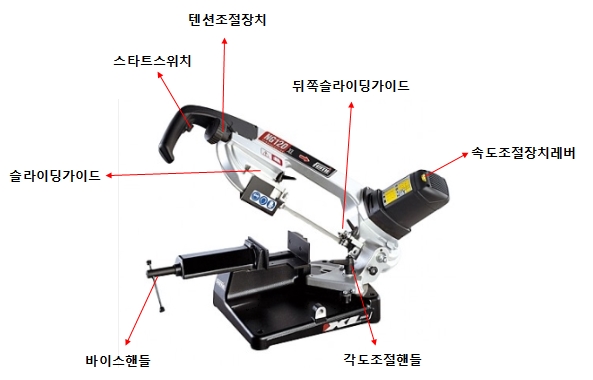

▶ FEMING120XL 사용법 ◀
① 텐션조절장치를 드르륵 소리가 나도록 시계 방향으로 돌려 톱날을 당겨준다.
② 피삭체의 크기에 따라 톱날 고정가이드 1.2번의 간격을 조절하고 레버를 이용하여 고정시킨다.
(톱날 고정가이드 1.2번의 간격이 좁을수록 절단이 더욱 잘된다.)
③ 45도 각도 절단시에는 뒤쪽슬라이딩 가이드를 밀어 넣고 다시 직각 절단 시에는 빼내어 작업을 한다.
④ 피삭체를 바이스에 올리고 바이스 이송 핸들을 이용하여 피삭체를 단단히 고정 시킨다.
(작업 시 바이스에 고정되어 있는 피삭체가 흔들리지 않게 주의)
⑤ 피삭체의 재질 및 두께에 따라 속도조절장치를 이용해 기계 속도를 조절해 가며 작업을 한다.
(난삭제 작업 시 2단 작업이 적합하며 그에 맡게 하강압력을 주면서 작업을 한다)
(일반 작업 시 3단 작업이 적합하며 그에 맡게 하강압력을 주면서 작업한다.)
▶ 컷팅 방법 및 세팅 방법 ◀
컷 팅 방 법 | 세 팅 방 법 |
|
|
작업대에 피삭체를 위의 그림과 같이 올바르게 고정을 해야 안전하고 효율적인 작업이 가능합니다. | 피삭체에 맞는 톱날 피치와 이에 따른 기계의 세팅이 최적화 되어야 톱날의 수명이 길어지고 피삭체의 절단면도 좋아집니다. |
▶▷ 톱날 길들이는 방법 ◁◀ |
① 톱날 길들이기(Firtst Cut) 작업 때는 평상시 하강 압력의 1/2로 하여 점차 조심스럽게 압력을 증가시키면 톱날의 수명을 최대치로 할 수 있습니다. ② 과부화 발생 시 인성이 강한 제품을 절단할 경우 톱날의 피치를 한 단계 큰 것으로 사용하고, 강도가 강한 제품을 절단할 경우 톱날의 회전 속도을 낮추어 주십시오. 1.톱날 마모상태 확인. / 2.절삭유 공급상태 확인. 3.상하 속도 조절 확인. 4.톱날 장력 조절 확인. / 5.날피치(간격) 확인. ③ 톱날의 피치 선택 톱날을 선택할 때 가장 중요한 것이 피치의 선택입니다. 피치의 선정은 피삭체의 재질/두께에 따라 다르며, 톱날의 수명과 절삭률은 크게 좌우합니다. 톱날에서 표시되는 날 수는 1인치 안에 있는 날의 수를 말합니다. ④ 피삭체 피삭체를 바이스에 정확히 고정시켜서 절단 시 돌아가거나 떨림 현상이 없게 해 주시고, 가이드를 피삭체에 가까이 고정시킬수록 더 정확한 절단이 가능합니다. ⑤ 칩 형상 칩이 동그랗게 말려 있으면 톱날의 속도나 하강 압력이 적절한 것 입니다. 칩이 파우더 같게 잘게 나오거나 색깔이 검정색이면 속도와 하강 압력을 조절하시길 바랍니다.
⑥ Tooth Set
⑦ Tooth Form
|
