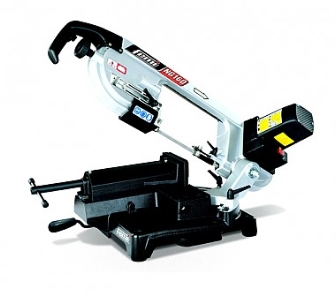

▶ 제품명 : FEMING160 수동밴드쏘 ◀
▶ FEMING160 수동밴드쏘 동영상 ◀
▶ 톱날 역방향 회전 방식으로 인하여 기준 톱기계 비해서 60% 절단 시간이 빠릅니다. ◀
▶ 일정한 톱날 속도를 유지시켜주는 디지털 속도 조절 장치와 강력한 2000W 모터. ◀
▶ 클러치 톱날 텐션 디바이스로 톱날 수명 연장이 가능합니다. ◀
▶ 공구 없이 모든 기계의 조작이 가능합니다. ◀
▶ 건식 작업으로 클린작업 환경을 실현하였습니다. ◀
▶ 원산지 : Itaiy ◀
▶ 수입원 : 서해톱기계 ◀
▶ FEMING160 제품제원 ◀
제품명 | 출 력 | 톱날사이즈 | 권장 T.P.I | 속 도 | 사이즈 | 무 게 |
NG160 | 2000W | 1735*13*0.9 | 10/14 | 35/80 | 1000*390*570 | 35Kg |
▶ FEMING160 절단능력 ◀
각 도 | 원 형 | 사 각 | 직사각 |
90도 | 150mm | 150mm | 160mm*140mm |
45도 | 100mm | 100mm | 120mm*100mm |
▶ 밴드쏘기계 실물 사진들 ◀
▶ FEMING160 사용법 ◀
① 주 전원 스위치를 ON 시킨다 (불이 켜짐).
② 텐션조절장치를 드르륵 소리가 나도록 시계 방향으로 돌려 톱날을 당겨준다.
③ 피삭체의 크기에 따라 두 개의 슬라이딩 가이드 간격을 조절하고 레버를 이용하여 단단히 고정 시킨다.
(슬라이딩 가이드의 간격이 좁을수록 직각도가 잘 나온다 )
④ 45도 각도 절단 시에는 뒤쪽 슬라이딩 가이드를 밀어 넣고 다시 직각 절단 시에는 빼내어 작업을 한다.
⑤ 피삭체를 바이스에 올리고 바이스 이송 핸들을 이용하여 피삭체를 단단히 고정 시킨다.
(바이스가 이중으로 되어 있어 바이스 이송원터치핸들를 왼쪽으로 밀고 바이스를 밀고 당길수 있으며
바이스이송핸들 사용시에는 바이스이송원터치핸들은 오른쪽으로 밀어 고정시켜주어야 한다)
⑥ 작업 준비가 완료되었으면 속도 조절 장치를 확인하고 스타트 스위치를 눌러 작업을 한다.
(난삭제 작업시 2 ~ 3단으로 작업 / 일반 작업 시 3 ~ 4단으로 작업)
▶ 컷팅 방법 및 세팅 방법 ◀
컷 팅 방 법 | 세 팅 방 법 |
|
|
작업대에 피삭체를 위의 그림과 같이 올바르게 고정을 해야 안전하고 효율적인 작업이 가능합니다. | 피삭체에 맞는 톱날 피치와 이에 따른 기계의 세팅이 최적화 되어야 톱날의 수명이 길어지고 피삭체의 절단면도 좋아집니다. |
▶▷ 톱날 길들이는 방법 ◁◀ |
① 톱날 길들이기(Firtst Cut) 작업 때는 평상시 하강 압력의 1/2로 하여 점차 조심스럽게 압력을 증가시키면 톱날의 수명을 최대치로 할 수 있습니다. ② 과부화 발생 시 인성이 강한 제품을 절단할 경우 톱날의 피치를 한 단계 큰 것으로 사용하고, 강도가 강한 제품을 절단할 경우 톱날의 회전 속도을 낮추어 주십시오. 1.톱날 마모상태 확인. / 2.절삭유 공급상태 확인. 3.상하 속도 조절 확인. 4.톱날 장력 조절 확인. / 5.날피치(간격) 확인. ③ 톱날의 피치 선택 톱날을 선택할 때 가장 중요한 것이 피치의 선택입니다. 피치의 선정은 피삭체의 재질/두께에 따라 다르며, 톱날의 수명과 절삭률은 크게 좌우합니다. 톱날에서 표시되는 날 수는 1인치 안에 있는 날의 수를 말합니다. ④ 피삭체 피삭체를 바이스에 정확히 고정시켜서 절단 시 돌아가거나 떨림 현상이 없게 해 주시고, 가이드를 피삭체에 가까이 고정시킬수록 더 정확한 절단이 가능합니다. ⑤ 칩 형상 칩이 동그랗게 말려 있으면 톱날의 속도나 하강 압력이 적절한 것 입니다. 칩이 파우더 같게 잘게 나오거나 색깔이 검정색이면 속도와 하강 압력을 조절하시길 바랍니다.
⑥ Tooth Set
⑦ Tooth Form
|
